Lichtplanung 3D / 2D

Professionelle Lichtplanung

Der optimale Einsatz von Leuchtmitteln setzt eine professionelle Lichtplanung voraus. Gerade komplexe Beleuchtungsprojekte erfordern ein hohes Fachwissen; denn Lichtplanung muss nicht nur effizient sein, sondern auch allen gesetzlichen Normen und Richtlinien entsprechen. Doch nicht zuletzt gilt: Ob im Innen- oder Außenbereich – LED Beleuchtungstechnik kann ihr hohes Energiesparpotenzial sowie ihre Wirkungskraft auf die Umgebung nur dann vollständig entfalten, wenn sie optimal auf ihren Standort abgestimmt ist, wie das Beispiel einer Fassadenbeleuchtung im Straßenraum eindrucksvoll verdeutlicht.

Die Sonertec-Lichtplaner definieren auf Basis von technischen Bauzeichnungen die Anzahl, Art und Positionierung der Sonertec LED Leuchtmittel für Ihr Objekt. Mit Hilfe der Lichtplanungssoftware DIALux können so verschiedene Modelle erstellt werden, um die geeigneten Leuchtmittel für Ihre Projekte zu ermitteln. So können Sie gemeinsam mit unseren Experten bereits in der Planung verschiedene Szenarien vergleichen und das für Sie optimale Produkt auswählen.

In die Planung einbezogen werden selbstverständlich auch Mobiliar und relevante Raumelemente wie z.B. die Lagergänge eines Hochregallagers. So werden die vorgeschriebenen Beleuchtungsstärken an den Arbeitsplätzen mit einem möglichst geringen Energieverbrauch erreicht. Ihre Räumlichkeiten sind perfekt ausgeleuchtet und Sie profitieren von einem maximalen Sparpotential.

Im Rahmen der Lichtplanung modellieren wir Ihr Objekt maßstabsgetreu in 2D und 3D. Mit Hilfe der Modelle wird Ihnen anhand von Wertetabellen und farbkodierten Grafiken der genaue Leuchtmittelbedarf aufgezeigt. Somit bekommen Sie von Sonertec nicht nur hochwertige Leuchtmittel, sondern auch eine professionelle Lichtplanung und ein ausgefeiltes Lichtkonzept aus einer Hand.

Wünschen Sie eine professionelle Beratung oder Planung?
Schreiben Sie uns eine Nachricht oder rufen Sie uns an unter Tel. +49 (0) 49 63 - 79 69 144

Worauf es bei der Lichtplanung ankommt

Professionelle Lichtplanung setzt an jenen Aufgabenstellungen an, in denen von „gutem Licht“ die Rede ist. Hierbei geht es nicht nur um höchsten Lichtkomfort bei maximaler Energieeffizienz. Vielmehr werden mit professioneller LED Lichtplanung die Voraussetzungen dafür geschaffen, dass Ihre Mitarbeiter zuverlässiger und produktiver arbeiten können.

Komplexe Prozesse in Gewerbe und Industrie, wie in Produktions- oder Lagerhallen, erfordern ein ausgefeiltes Lichtkonzept. Dabei gilt: Je anspruchsvoller die Sehaufgabe im betreffenden Arbeitsbereich, desto höhere Ansprüche müssen auch an das Beleuchtungsniveau gestellt werden. Je nachdem, wo die Sehaufgabe erbracht werden muss – ob Fertigungsband, Büro, oder Großküche – ist die richtige Beleuchtungsstärke Voraussetzung für optimales Arbeiten.

Doch ganz gleich ob Hallen- oder Bürobeleuchtung: Das richtige Licht sorgt nicht nur für höchste Sicherheit, es steigert auch Leistung und Wohlbefinden, reduziert krankheitsbedingte Ausfälle und verringert Fehlerquoten. Die Wahl der richtigen LED Beleuchtungsanlagen hängt somit immer unmittelbar mit einer professionell durchgeführten Lichtplanung zusammen.

In Deutschland sind Anforderungen an das Lichtklima in der Norm DIN EN 12461-1 „Licht und Beleuchtung, Teil 1: Beleuchtung von Arbeitsstätten in Innenräumen“ exakt definiert, zum Beispiel in Bezug auf Beleuchtungsstärke, Blendung, Farbwiedergabe, Flimmern, Leuchtdichteverteilung oder Lichtfarbe.

Mit professioneller Lichtplanung Kosten sparen

Als Ihr Lichtpartner sorgt das Sonertec-Team mit einer ausführlichen Lichtplanung dafür, dass die aufgezeigten Aspekte optimal umgesetzt werden und gleichzeitig auch den Anforderungen aller Normen und Reglements gerecht werden. Ihrem Bedarf entsprechend ermitteln unsere Lichtplaner bei der Konzeptentwicklung die zu Ihrer Anwendung passenden Lampen und Leuchten. Somit kann jede einzelne Komponente die Wirkung ihres Lichts bestmöglich entfalten und höchst effizient in das gesamte Lichtdesign einbringen, was Ihnen zugleich maximale Kosteneinsparungen verschafft. Denn ganz gleich, ob es sich bei Ihrem Projekt um eine neue Anlage oder eine Umrüstung auf LED Beleuchtung handelt: Finanziell lohnt sich der Einsatz von LED Beleuchtungstechnik erst dann, wenn die richtigen Lampen und Leuchten im Rahmen einer Lichtplanung fachkundig ausgewählt und die LEDs in puncto Abstrahlwinkel, Bemessungsleistung, Farbtemperatur, Lichtausbeute und vieler weiterer Eigenschaften perfekt an die zu beleuchtende Umgebung angepasst sind. Wenden Sie sich daher an unsere Lichtplaner und schaffen Sie mit Sonertec die Basis für ein Beleuchtungskonzept von bester Qualität und Effizienz!

  • Bemessungsleistung (W)

    Die Bemessungsleistung ist die Wirkleistung der Leuchte, gemessen an der Bemessungsspannung. Dieser Wert wird für die Planung der Energieaufnahme der Leuchte verwendet und umfasst die Leistungsaufnahme aller in der Leuchte eingebauten und für deren Betrieb erforderlichen Komponenten (LED + LED-EVG + elektronischer Komponenten). Die Messung der Wirkleistung erfolgt bei 100-prozentiger Lichtleistung. Bei dimmbaren Leuchten werden Dimmstufen zurzeit nicht berücksichtigt. Die elektrische Leistung der gesamten LED-Leuchte wird in Watt (W) angegeben.

  • Bemessungslichtstrom

    Der Bemessungslichtstrom einer Leuchte bezeichnet ihre gesamte Strahlungsleistung, die im sichtbaren Bereich in alle Richtungen abgestrahlt wird. Er bezieht sich immer auf den angegebenen Neuwert des Lichtstroms, der von den LED in der Leuchte emittiert wird.

  • Lichtstrom pro Watt / Lichtausbeute

    Der gemessene anfängliche Lichtstrom (lm) wird durch die gemessene anfängliche Eingangsleistung (W) derselben LED Leuchte geteilt. Die Leuchten-Lichtausbeute wird in Lumen pro Watt (lm/W) angegeben und kann mit Einschränkung zur Bewertung der Energieeffizienz herangezogen werden.

  • Lichtstärkeverteilungskurve (LVK)

    Die räumliche Verteilung der Lichtstärke einer Lichtquelle wird durch Lichtstärkeverteilungskurven beschrieben. Je nach Form und Symmetrieeigenschaften der Lichtstärkeverteilung einer Leuchte unterscheidet man tief strahlende, breit strahlende, symmetrische und asymmetrische Lichtstärkeverteilungen. Bei Leuchten wird darüber hinaus zwischen direkt strahlenden, direkt indirekt strahlenden und indirekt strahlenden unterschieden. Lichtstärkeverteilungen werden mit einem Goniophotometer ermittelt und sind in den lichttechnischen Planungsunterlagen dokumentiert.

  • Farbwiedergabe (Ra oder CRI)

    Trotz gleicher Lichtfarbe können LED-Leuchtmittel unterschiedliche Farbwiedergabe-Eigenschaften haben. Dies bedeutet, dass farbige Flächen bei gleich anmutenden weißen Lichtquellen verschiedene Farbeindrücke hinterlassen. Der Farbwiedergabeindex (Ra), der auch als CRI (Colour Rendering Index) bezeichnet wird, gibt an, wie viel Farbinformationen von der beleuchteten Fläche reflektiert werden. Ein Beispiel: Mit 100 Ra erreicht das Sonnenlicht die maximale Farbwiedergabe. Die Ausleuchtung einer Fläche mit einer LED-Lichtquelle mit 80 Ra bedeutet, dass 80 % der Farbinformationen durch die Beleuchtung der LEDs reflektiert werden.

  • Farborttoleranz (Mac Adam-Ellipsen & Binning von LED Chiptechnik)

    Bei der Produktion von LEDs kommt es zu unvermeidlichen Toleranzen in Farbe und Helligkeit. Die Farbwertanteile einer bestimmten Farbe können durch x- und y-Koordinaten im CIE-Farbdiagramm exakt beschrieben werden.

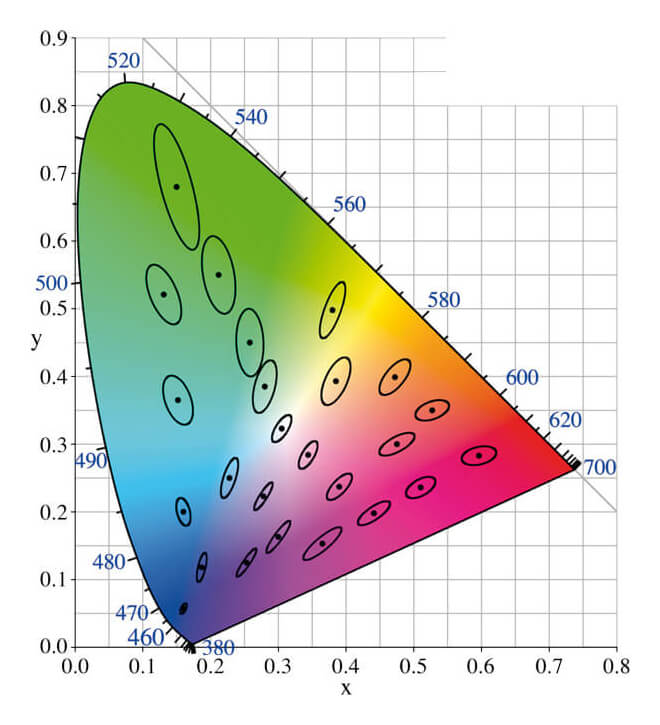

    MacAdam-Ellipsen beschreiben einen Bereich im CIE-Farbdiagramm. Diese Ellipsen werden zur Unterscheidung zweier Lichtquellen herangezogen. Dabei geben Stufen das Maß für den Farbabstand von den x-/y-Koordinaten an. Lichtquellen mit einem Farbabstand einer 3-Stufen MacAdam-Ellipse unterscheiden sich weniger stark als zwei Lichtquellen, deren Farbabstand in etwa einer 5-Stufen-MacAdam-Ellipse entspricht. Insbesondere in Beleuchtungsanwendungen, in denen sich einzelne Lichtquellen in räumlicher Nähe befinden und gleichzeitig gesehen werden können, sollte auf geringe Farbabstände geachtet werden.

    Das Bild aus dem DIAL-Lichtlabor zeigt die Farbtemperatur 3000 K mit schlechten Binning. Eine visuelle Unterscheidung ist bei einer Toleranz von 4-step MacAdam kaum zu unterscheiden. Das hohe Sonertec Qualitätsversprechen liegt bei 3- bis 4-step MacAdam.

    Farbtoleranz

  • Bemessungsbetriebstemperatur (Ta)

    Das Betriebsverhalten einer Leuchte wird durch die Umgebungstemperatur beeinflusst. Mit dem Wert ta wird die höchste Bemessungsumgebungstemperatur festgelegt, bei der die Leuchte unter Einhaltung aller sicherheitsrelevanten Parameter betrieben werden darf.

  • Lebensdauerkriterien von LED Lichtsystemen

    Die Lebensdauer von LEDs bemisst sich nicht nur am Zeitpunkt ihres Totalausfalls: Der Großteil der LEDs fällt bis zu einem gewissen Zeitpunkt tatsächlich gar nicht aus, sondern seine Leuchtkraft nimmt im Laufe der Zeit ab (Degradation). Die Lebensdauer von LEDs, Modulen und Leuchten wird demzufolge begrenzt durch den Totalausfall derselben bzw. der zugehörigen Elektronik oder durch das Unterschreiten eines zuvor festgelegten Mindestlichtstroms.

  • Bemessungslebensdauer L80B10 oder L80B30 bei Sonertec LED Lichtsystemen (Nutzlebensdauer)

    Im Zusammenhang mit der Lichtstromdegradation von LED-Leuchten spricht man von der Bemessungs- oder Nutzlebensdauer Lx, bei der der Lichtstrom auf einen Anteil x des ursprünglichen Lichtstroms zurückgeht. Typische Werte von x sind zum Beispiel 70 (L70) oder 80 Prozent (L80) bei einer bestimmten Bemessungs- oder Nutzlebensdauer. Der B-Wert gibt an, welcher prozentuale Anteil an LED-Lichtpunkten (SMDs) unterhalb des vorgegebenen L-Wertes / Helligkeit liegen darf. Gut ist hier ein Hoher L Wert > 80 und ein kleinstmöglicher B-Wert < 30. Dies erfüllen auch alle unsere LEDXSHINE Lichtsysteme automatisch.

    Bemessungslebensdauer

  • Flicker-Free

    Ein wichtiges Gütemerkmal für professionelle LED-Beleuchtung, insbesondere für die Anwendung im gewerblichen Bereich, ist die Flimmerfreiheit (flicker-free) sowie die Vermeidung von Stroboskopeffekten.

    Unter Flimmern versteht man sich schnell wechselnde Helligkeitsgrade einer Leuchtquelle. Ist bei Leuchtmitteln ein Flackern zu beobachten – ob visuell wahrnehmbar oder außerhalb des visuell wahrnehmbaren Bereichs – hat dies unmittelbare Auswirkungen auf den menschlichen Organismus. So findet bei Lichtflimmern ein permanenter Anpassungsprozess statt, der Gehirn und Muskeln belastet und so den Körper unter Stress setzt. Symptome wie Kopfschmerzen, Erschöpfung, Müdigkeit oder Konzentrationsprobleme sind die Folge. Im schlimmsten Fall können bei Epileptikern sogar Anfälle hervorgerufen werden.

    Eine Arbeitsgruppe innerhalb des IEEE (Institute of Electrical and Electronics Engineers) beschäftigt sich mit Flimmern bei LED-Beleuchtungen und hat mit dem IEEE 1789 Standard eine Empfehlung zur Bewertung von LEDs veröffentlicht. Mit einem Fokus auf Forschung und Entwicklung bietet die Sonertec GmbH bereits Produkte an, deren Entwicklung und Messungen der Signalform und Ermittlung der Modulation und des Flicker Index nach dem IEEE 1789 Standard erfolgt ist.
